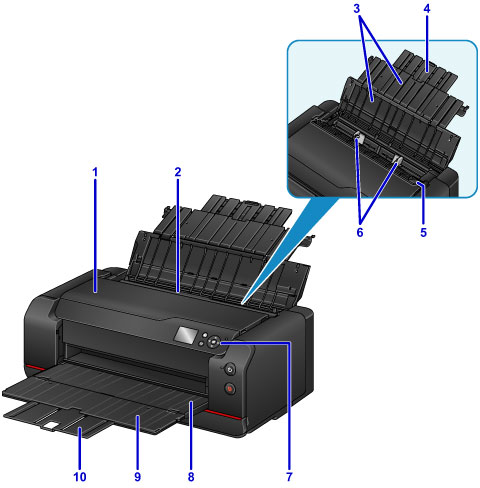

Parte frontal
- (1) cubierta superior
- Abrir para quitar el papel que haya atascado dentro o para sustituir el cabezal de impresión.
- (2) alimentación superior
-
Es posible cargar simultáneamente dos o más hojas del mismo tamaño y tipo de papel, que se alimentarán de una a una.
- (3) soporte del papel
- Ábralo para cargar papel en la alimentación superior.
- (4) extensión del soporte del papel
- Desplegar para cargar el papel en la alimentación superior.
- (5) cubierta de la ranura de alimentación
-
Evita que caiga algo dentro de la ranura de alimentación.
Ábrala para mover las guías del papel y ciérrela antes de imprimir.
- (6) guías del papel
- Alinéelas con ambas caras de la pila de papel.
- (7) panel de control
-
Utilícelo para cambiar la configuración de la impresora o para accionarla.
- (8) bandeja de salida del papel
- El papel impreso se expulsa por aquí. Ábrala antes de imprimir.
- (9) extensión de la bandeja de salida
- Ábrala para recoger el papel impreso.
- (10) soporte de la salida del papel
- Extráigala para sostener el papel impreso.
- (11) Luz de ACTIVADO (ON)
- Al conectar la corriente, se ilumina después de parpadear.
- (12) Botón ACTIVADO (ON)
-
Permite conectar o desconectar la alimentación.
- (13) Botón Parar (Stop)
- Permite cancelar un trabajo de impresión en curso.
- (14) Retenedor de la alimentación de tinta
- Si el retenedor de la alimentación de tinta de la parte inferior de la impresora sobresale, aparecerá un mensaje de error y la impresora dejará de funcionar. Mientras presta atención al retenedor de la alimentación de tinta, instale la impresora sobre una superficie plana.
- (15) Cubierta del cartucho
-
Abra al sustituir los depósitos de tinta.
